使用CAD+Excel算量技术分享

使用AutoCAD+Excel算量技术，可以快速管理图层，提取CAD图纸 中文字、表格、长度、面积、个数，也可以批量计算excel表格计算式，反查表格对于图纸（方便对量）。类似于手算，支持自定义表格。

快速开始

操作界面

可以使用的CAD、Excel版本

可以使用的AutoCAD版本：2007~2019；
可以使用的表格版本：2003、2007、2010、2013、wps；
Windows XP需要特别版才能使用，请加QQ群交流。

加载方法

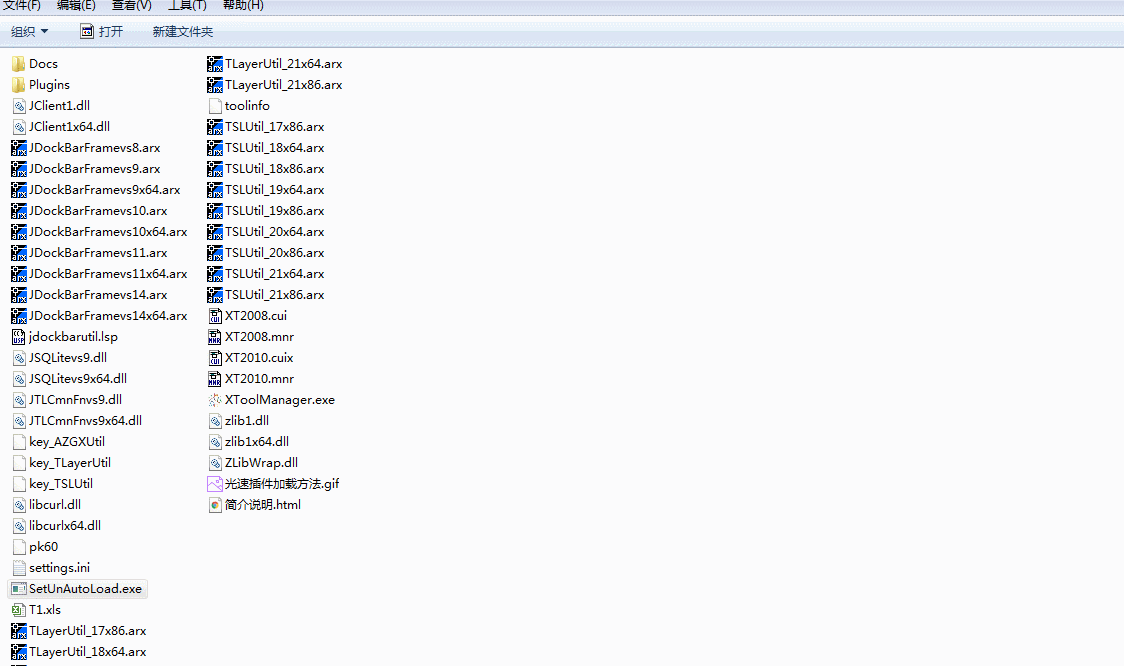

Windows XP系统：直接双击“SetUnAutoLoad.exe” 文件即设置好自动加载，然后打开CAD即可加载。
Win7\8\10系统：一般需“以管理员身份运行”才可设置自动加载和不加载。
Win7\8\10 加载方法（点击演示）

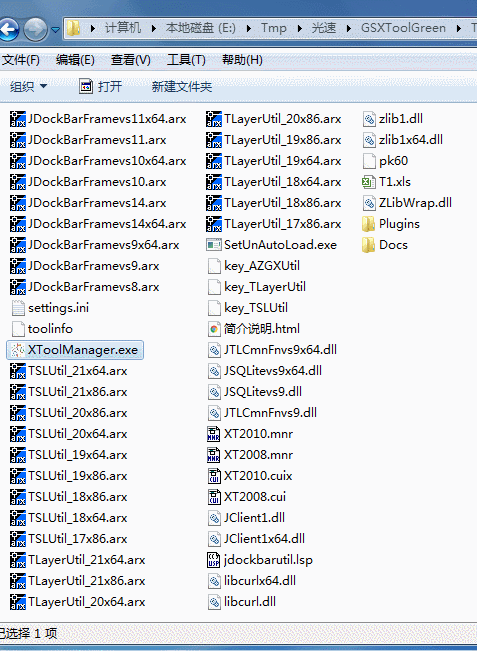

Win7\8\10 勾选“以管理员身份运行”（点击演示）

主设置:

"XToolManager.exe" 文件

用于插件管理，双击 “XToolManager.exe” 打开主设置。
自动加载：勾选后，打开CAD时自动加载插件。

深入使用技术

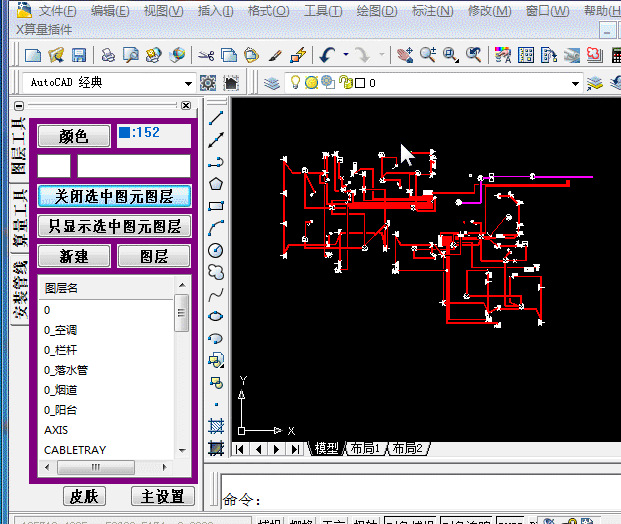

图层管理技术

  • 颜色 : 设定新建图层的颜色
  • 第二行　第一个编辑框（前缀）：设定新建图层的前缀，
    也可以用于查找图层：（输入前缀，在图层列表右键，刷新图层）
  • 第二个编辑框>，新图层名：新建图层的名称
  • 关闭选中图元图层，只显示选中图元图层：选择实体（图元），点此按钮即可
  • 新建：新建图层，按编辑框输入的名称、颜色的预先设定新建一个图层
  • 图层：打开图层菜单，也可在列表框右键弹出菜单．
  • 点击演示

算量技术

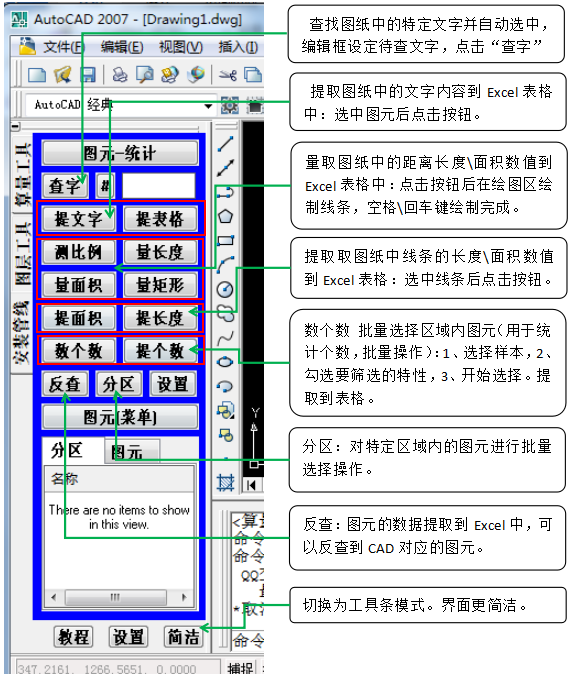

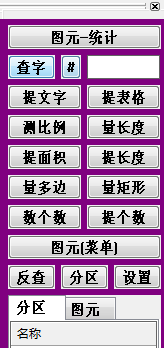

图元统计技术

  • 第一行: 切换图元统计和计算算式功能区

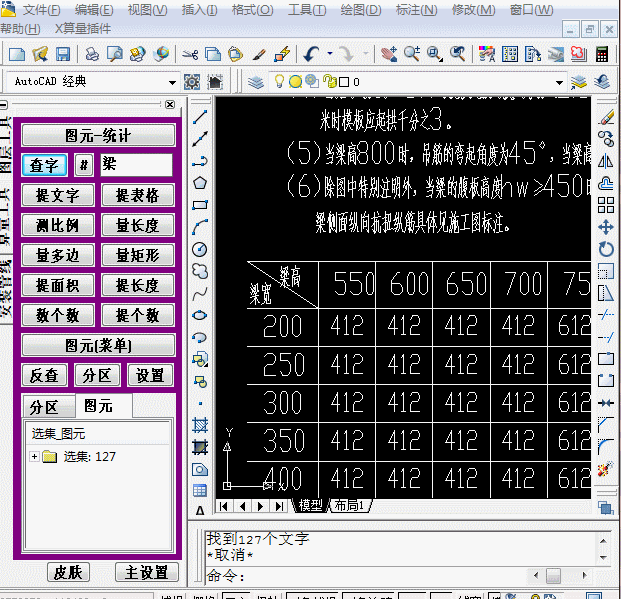

  • 第二行: 查文字按钮、选项、文字内容 "＃" 按钮（选项）。编辑框设定待查文字，也可以用于设定提取文字中数字中的特定文字

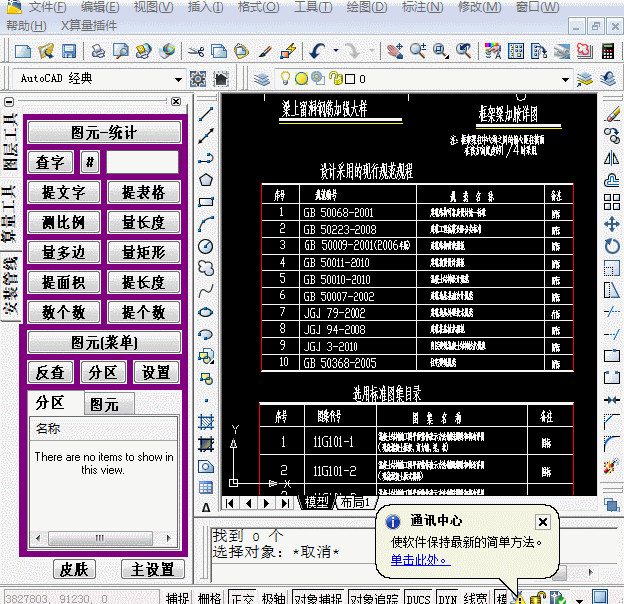

  • 提文字、提表格（点击演示）：选择文字\表格，点此按钮即可

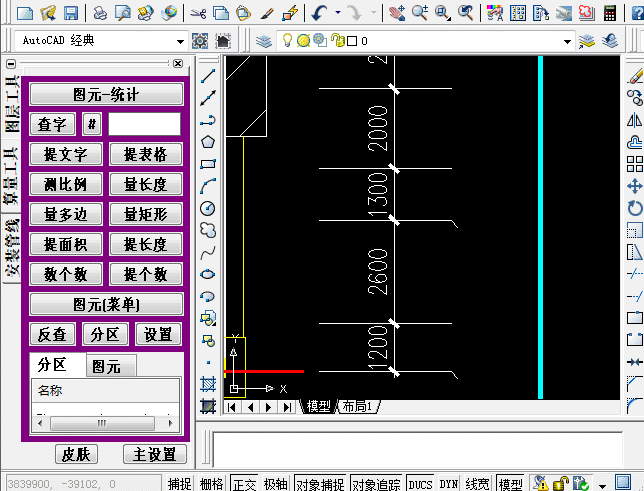

  • 测比例（点击演示）：用于设定量取、提取（长度、面积）时使用的比例，此比例默认是CAD一个mm对应到表格中数字为0.001
  • 量长度（点击演示）、量面积、量矩形：点按钮后在图纸中画线操作，空格、回车结束后新的线条长度面积数值出现在excel当前格，也可设置复制到剪切板
  • 提面积、提长度：选择线条后，点按钮提取数据。

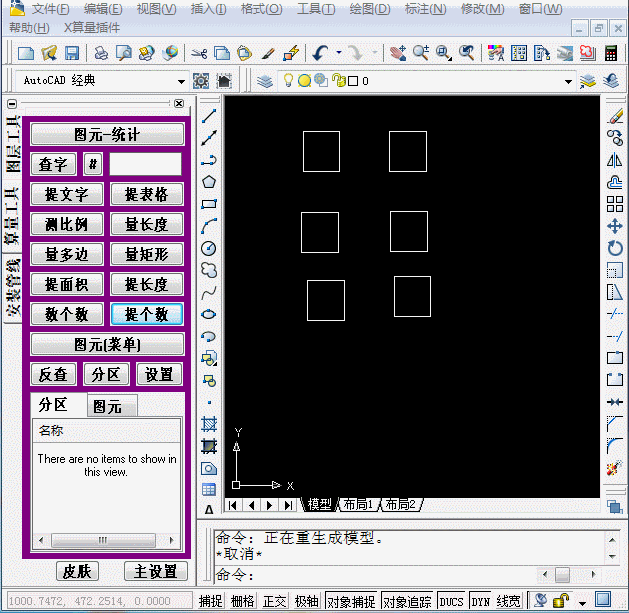

  • 数个数，提个数（点击演示）：类似于CAD的快速选择，（可先选择分区后再操作），点此按钮后，命令行提示选择样本，选择一个要识别的样本，弹出对话框，在此对话框勾选需要筛选的特性。点“开始识别”后，自动选择所有符合特性的的图元并高亮显示。确认无误后，可点“提个数”提取到excel表格（后续可反查）。

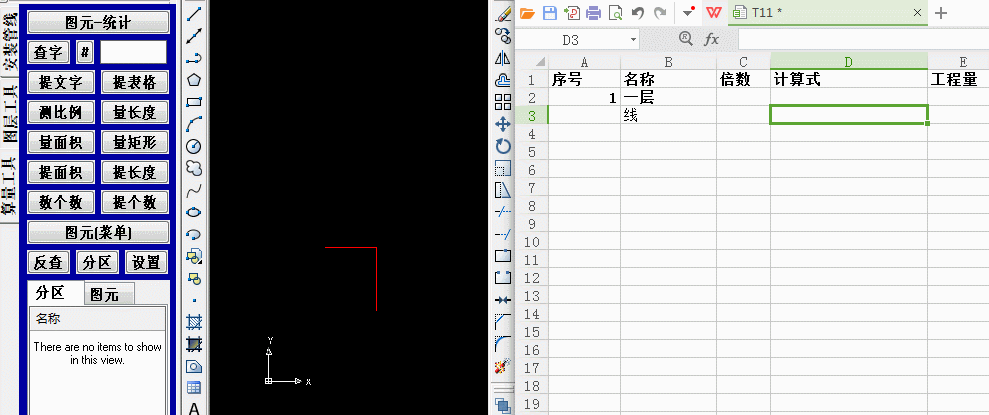

  • 反查（点击演示）：反查已量取\提取到excel的数据（包含批注）对应的CAD图元。
  • 注意！：提取后，excel单元格包含了批注（删除后不可反查），且CAD也作了记录，excel和图纸最后都需保存才可反查。
  • 分区、图元 选项卡：左键点击可选择其中项，双击可定位对应图元，右键可弹出菜单操作。

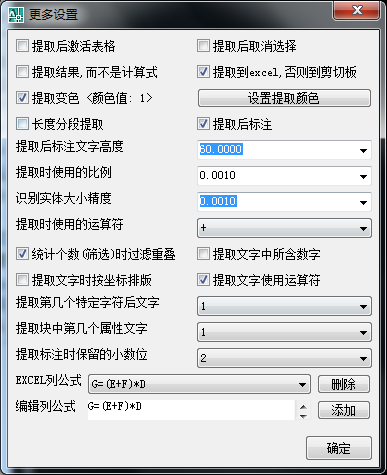

  • 设置：算量功能相关参数设定。

计算算式技术

  • 第一行: 切换图元统计和计算算式功能区

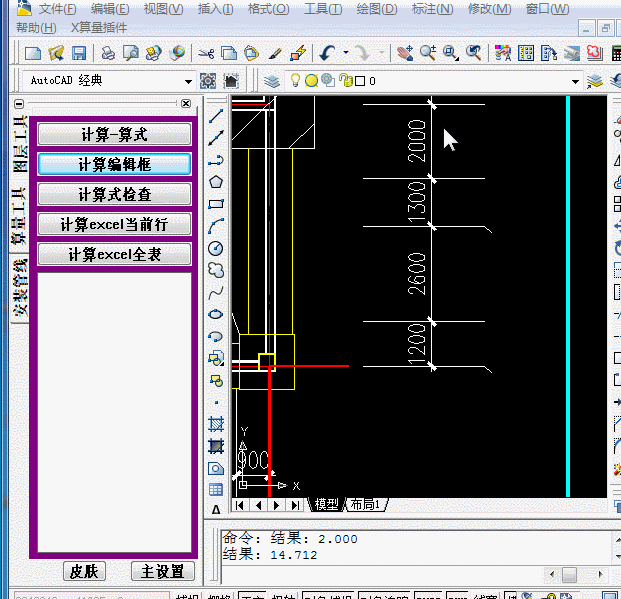

  • 计算编辑框（点击演示）：计算下方编辑框中的计算式，命令行输出结果或错误信息.
  • 检查编辑框：检查下方编辑框中的计算式，命令行错误信息.
  • 计算excel当前行：计算excel中计算式列当前行单元格的内容，结果输出到当前行结果列，如计算式错误， 在CAD命令行提示.
  • 计算excel全表：计算excel中计算式列所有行单元格的内容，结果输出到所有行结果列，如计算式错误，在CAD命令行提示。
  • 注意！：需先设定好计算式列和结果列，计算操作不可撤销。
  • 列公式：如 D=E，代表E列为计算式，D列为工程量结果列.
  • （自动计算、列公式）支持字符：数学运算；sin,cos,tan,asin,acos,atan,mod,log,sqrt,pow,ceil,floor
    特殊符号；PI或pi：表示3.14...
    运算符：+、-、*、/、^（幂、乘方）
    例子：2*sin(0.5)[备注：三角函数，按弧度]+2^4[备注：幂]+3*(4+0.5)

快捷键

  • 量取长度：Shift + 1
  • 量取面积：Shift + 2
  • 提取长度：Shift + 3
  • 提取面积：Shift + 4
  • 计算Excel算式：Shift + 5
  • 反查 ：Shift + 6

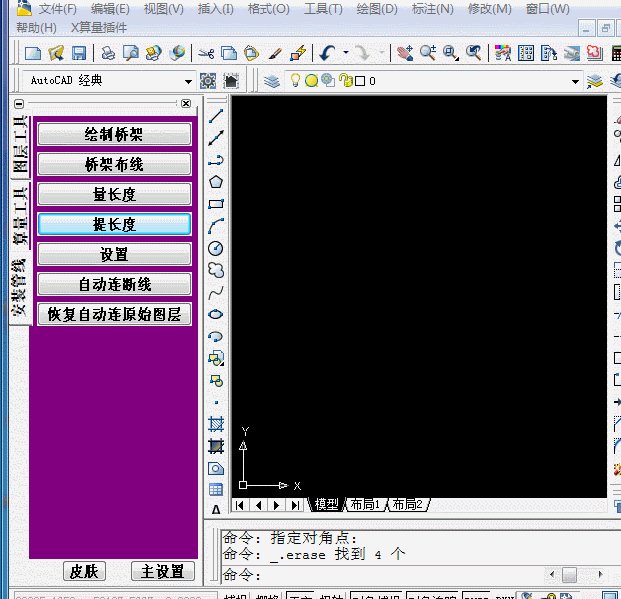

安装管线技术

  • 绘制桥架: 点按钮后，命令行提示画线操作，在绘图区绘制桥架线。
  • 桥架布线（点击演示）: 点按钮后，命令行提示画线操作，在图纸中点击桥架起点和终点（建议开启CAD“对象捕捉”功能，全部捕捉）。
    点击后，自动生成一根连接起点和终点的线段，点击提取长度。
  • 量长度、提长度: 即算量功能中的同名功能。
  • 自动连断线：（功能:自动连接安装电气或喷淋中断开的线段），点击按钮后，在图中选择一个线条样本，右键即可连接此分区中的所有同类线段。
  • 设置：桥架和自动连断线相关设置。
  • 注意！：建议桥架和自动连断线批量操作前先保存或备份图纸。
QQ算量技术交流群：593743113
QQ算量技术交流群：290660378
视频 【CAD算量--提取工程量】
视频 【CAD算量--批量选择】
视频 【表格算量--表格计算】
视频 【CAD算量--反查的进阶操作】
视频 【CAD算量--布局图纸操作】
视频 【CAD算量--安装专业管线功能】
